袋式過濾系統操作手冊

上海贏森過濾設備有限公司

Shanghai wins filter equipment CO,. Ltd.

一、     產  品  簡  介

袋式過濾系統原理

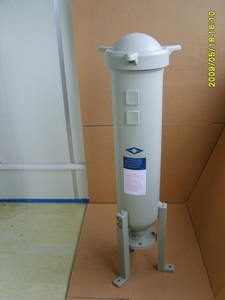

袋式過濾機是一種新型的過濾系統，濾機內部由金屬內網支撐著濾袋，液體由入口流進，經濾袋過濾后流出，雜質則被攔截在濾袋中，如右圖所示。濾袋可更換或清洗后繼續使用。

   安　裝

準備   警告：開蓋后，下落的蓋子會傷手。

1、首先，請確認安裝袋式過濾系統所需的配件是否已經準備齊全：

①袋式過濾機主體 ②O型密封圈 ③金屬內網 ④濾袋 ⑤壓力表兩只（選配）；

2、檢查O型密封圈和濾機上的O型槽，若O型密封圈變形，出現劃痕或破裂，或O型密封圈接合部位有問題，請更換新的配件。

安裝

安裝時，請按以下步驟作業：

1.         將袋式過濾機放置在需過濾的工位上，連接進出口法蘭或管牙后，加以固定；悶堵排氣口，或配置排氣閥。夾套型連接保溫熱源。

2.         將金屬內網輕輕放入袋式過濾機中，使內網領口與袋式過濾機口吻合。

3.         放置濾袋，使濾袋環口和金屬內網領口吻合。注意：如果使用的是車縫濾袋，請將濾袋的車縫邊折疊后放入，可以提高車縫濾袋的過濾效果。

4.         將O型密封圈放入O型槽，O型密封圈不能扭曲或變形，多袋濾機扣上濾袋壓環。

5.         一手握住上蓋把手，一手抓住上蓋的另一端（多袋濾機轉動頂端手輪），將上蓋對準袋式過濾機口，緩緩放下，自然平壓于O型密封圈及濾袋環口上。

6.         上蓋對準后，同時擰緊對角的兩個吊帽，將所有吊帽一一擰緊(用短棍插入吊環內絞緊)。

7.         關閉安裝在袋式過濾機頂部的排氣閥。

8.         請檢查各連接管道是否牢固；工作壓力是否在允許范圍內。

9.         打開輸出閥門。打開熱源進入閥，使濾機溫度升到指定溫度。

10.     慢慢地打開輸入閥門，讓液體緩緩流入并充滿濾機，防止液體突然沖擊濾袋，造成破裂，然后觀察有無泄漏。若未出現泄漏，即可開始過濾。

二、     日常使用及維護

一、  日常使用

工作中的過濾系統需經常檢查進出口的壓力差，當壓力差達到0.05~0.1MPa時，應及時更換濾袋，以免壓差過大使濾袋破裂和支撐網損壞。

二、正確打開過濾后的濾機上蓋：

警告：不要在袋式過濾機內有壓力的情況下開蓋，否則剩留液體可能噴出，并造成液體流失和人員傷害。

因此請嚴格按以下順序操作：

1.         關閉輸入閥；出口處有壓力時，關閉輸出閥。

2.         確認排氣閥所接管道已被接到安全處或吸料口后（在過濾有毒有腐蝕液體時尤須注意），再打開排氣閥，防止液體對工作人員及周圍環境造成傷害和污染。

3.         檢查壓力表，確定內部壓力為0 ，此時袋式過濾機已與管道系統分開。

4.         有排泄閥的，確認排泄液接到回收處，打開排泄閥；待袋式過濾機中的剩留液體經排泄閥流盡，關閉排泄閥。此排放工作可配合加壓方式完成（請參考加壓排放過程）。

5.         擰開上蓋吊帽，提起上蓋，多袋濾機需轉過一定角度。

三、更換濾袋：

1.         高效過濾袋是以精細的纖維所制成，這些材料的親水性都較弱，纖維的表面不會被水弄濕，所以如其它使用同樣材料的濾芯一樣，在使用前，都要用另一些表面張力較低的液體將它濕潤。安裝前，您一定要將濾袋浸入與過濾液體匹配的預濕液中幾分鐘。

2.         正確打開袋式過濾機上蓋。

3.         將上蓋放穩，將濾袋小心取出。

4.         放入新的濾袋，請參考安裝過程。

四、監控過濾質量：

在液體輸入壓力穩定的情況下，過濾質量與濾袋內外的壓力差密切相關，如果壓差太大，說明濾袋的過濾孔徑已堵塞，過濾速度下降。因此，我們建議當袋式過濾機開始工作后，應定期檢查壓差，通過前后壓力表所顯示的壓差來決定更換濾袋的時間，一般濾袋能承受的壓差為0.5~1kg/cm²（0.05~.01Mpa）左右，當壓差達到這一區間時，應及時更換濾袋以避免濾袋破裂，影響過濾效果。

如果壓差突然下降，應立即停止過濾，并檢查是否發生泄漏。

五、加壓排放剩液：

在過濾高粘度液體時，可以由排氣閥通入壓縮空氣，加速剩液排放，縮短等待時間。 其裝置如圖所示。

請注意：用作加壓排放的空氣一定要穩定，壓力不要超過過濾機工作壓力。

操作步驟如下：

1.         關閉輸入閥門。

2.         打開進氣閥。

3.         氣體引入袋式過濾機，加壓排盡剩液。

4.         檢查出口壓力表，確認表壓與壓縮空氣壓力相等；確認出口無液體流出。

5.         關閉進氣閥。

6.         慢慢打開排氣閥；排氣閥的出口有殘液噴出，必須將其引到安全處或濾機吸料口。

7.        壓縮空氣排盡后，關閉排氣閥。

此時濾機內無壓力，可以開蓋。

六、清洗袋式過濾機

袋式過濾機如繼續過濾同一種液體，無須清洗。但如果過濾其它種類的液體，仍需清洗機器后方可使用。

七、O型密封圈的保養及更換

保養：使用時O型密封圈要對準O型槽放入，避免不當的擠壓致使O型密封圈變形；不過濾時，O型密封圈必須取出擦拭干凈，否則殘液凝固后附著在其表面，導致硬化，密封性變差。

更換：若O型密封圈已老化或破損，請及時更換。更換時應選擇相同型號的O型密封圈。

特別聲明：1、正常使用情況下，過濾機及支撐網質保一年，如由于使用不當造成損壞不在質保范圍。

2、標準袋式過濾機設計壓力為1.5Mpa，推薦******工作壓力為1.0Mpa，特殊規格除外。

3、側進袋式過濾機設計壓力為1.0Mpa，推薦******工作壓力為0.8Mpa，特殊規格除外。

4、夾套過濾機夾套設計壓力為1.0Mpa，推薦******工作壓力為0.8Mpa，特殊規格除外。

          5、標準多袋式過濾機設計壓力為1.0Mpa，******推薦工作壓力為0.7Mpa, 特殊規格除外。

      如出現不能自行解決的問題，請聯絡客戶服務部
